肇庆试验变压器 系列工频耐压试验装置为单相变压器 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。2、TH-系列工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压作为交流输出状态；取消短路杆时，作为直流输出状态。 无局放调压控制台是根据电力行业标准而设计的，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。功能特点：1.监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更、更可靠，确保人身及设备。5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

<肇庆>天正华意电气设备有限公司

肇庆试验变压器简要的故障排除故障现象 原因分析排除方法备 注开机无任何显示 1)电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器保险管未安装好或开路重新安装保险管或更换保险管输出电压达不到额定值1)输入电压不相符按上的电压 2）显示上有无电流指示是否显示值大于整定值无电流电压指示 1)设备内部插件松动检查设备排除故障2)试验回路有开路故障检查试验回路排除开路故障十一、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。7.开机前请检查输出旋钮是否在零位。十二、保养、维修1.验证设备的可用性仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。2.设备的保养每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。3.保险管的更换方法把柜内保险座打开抽出保险丝，进行更换。十三、运输、贮存■ 运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。■ 贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。十四、开箱及检查■ 开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。■ 检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十五、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

<肇庆>天正华意电气设备有限公司 肇庆超轻型试验变压器源头好货

肇庆试验变压器干式高压试验变压器一、概述试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。

<肇庆>天正华意电气设备有限公司 肇庆超轻型试验变压器源头好货

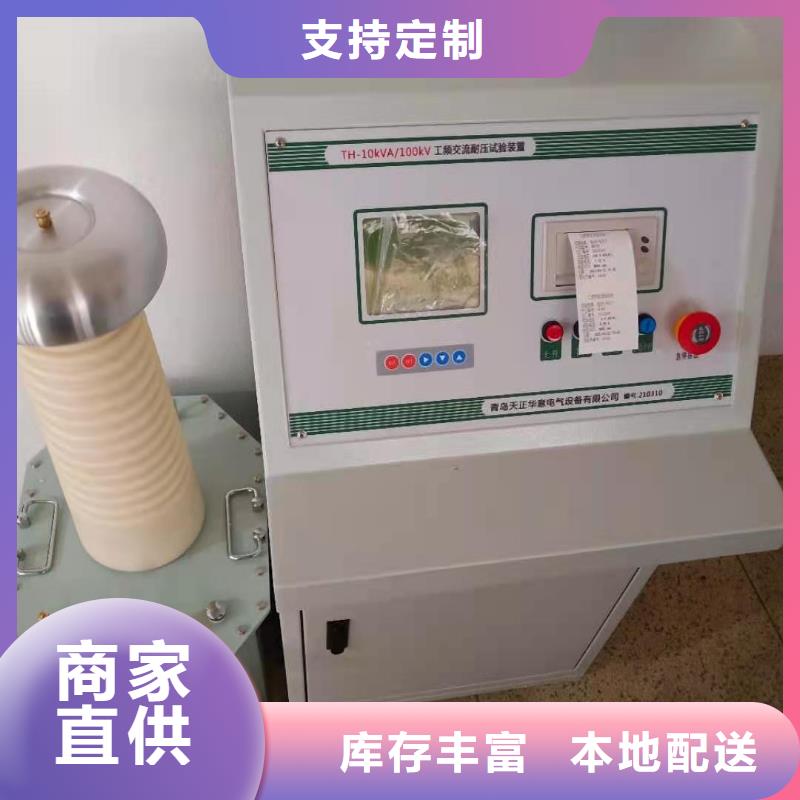

肇庆试验变压器本产品是与试验变压器配套使用的调压控制装置，调压器采用接触式调压器，电压、电流显示直观，可以方便的读取试验电压值，并具有过流保护，操作可靠，本产品具有体积小、重量轻、电压波形好等特点，是进行高压试验的理想设备。二、工作原理通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。通过一个10KVA变压器输出AC50KV。三、主要技术指标变压器：1、连接方式：（单级）2、绝缘介质：SF63、额定容量：10kVA4、额定电压：AC50kV5、输入电压：220V6、工作频率：50Hz操作台：1、容量：10KVA2、电源输入：AC220V±10％ 50HZ3、输出电压：0~250V4、电压显示范围：AC0~50kV5、过流整定范围：0~40A

肇庆试验变压器注意事项1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压器高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。2、做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕组的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。3、接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。54、从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，在以每秒2％额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。5、试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。6、本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。7、使用本产品做高压试验时，出熟悉本说明书外，还必须严格执行有关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备性试验规程》等。

<肇庆>天正华意电气设备有限公司
肇庆超轻型试验变压器源头好货

肇庆试验变压器备注：电压单位为kV ，电流单位为mA ， 频率单位为Hz，时间单位为s。2.功能按键：包括工作模式、测量项目、功能、参数设置四部分。2.1 “交流”、“直流”按键：用于转换交直流工作模式。2.2 “电压”按键：用于允许或禁止保持时间捕捉的功能，窗口3如果显示“――”，表示禁止，此时按“电压”按键，则允许捕捉保持时间，并且窗口3显示保持时间。再次按“电压”按键，则再次禁止该项功能。当电压信号上升到设置的启动电压后，仪表开始计时，当电压信号下降到设置的启动电压的90％后，仪表计时停止。由于要处理瞬态信号，仪表在捕捉保持时间时电压档位被锁定，所以在不需要捕捉保持时间的场合，用户应尽量禁止保持时间捕捉，以便得到的电压精度。2.3 “电流”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示电流值。2.4 “F1”按键：用于切换窗口2的实时测量电流或电流值的显示，当本键指示灯点亮时，窗口2显示“P XXXXX”为值，否则显示实时测量值。2.5 “F2”按键：用于手动电流值。在下次电流测试开始之前，用户应及时手动已有的电流值。另外，仪表的工作模式或测量项目被转换时，电流值会自动清零。2.6 “失真度”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示失真度值。2.7 “锁定”按键：用于锁定本次测量数据。 2.8 “设置”按键：进入设置状态，或设置项换页。2.9 “”按键：循环右移位，改变设置参数的当前数码管（闪烁位）位置。2.10 “”按键：循环增加设置参数的当前闪烁位的值。3．特殊字符显示含义1）r ：显示在窗口2，提示该窗口显示的是纹波系数；2）t ：显示在窗口2，提示该窗口显示的是失真度；3）F-ERR ：显示在窗口1，提示当前输入的电压信号不可以进行失真度分析；4） -OL- ：提示当前输入的信号值超过测量范围。

肇庆超轻型试验变压器源头好货

肇庆试验变压器本产品是与试验变压器配套使用的调压控制装置，调压器采用接触式调压器，电压、电流显示直观，可以方便的读取试验电压值，并具有过流保护，操作可靠，本产品具有体积小、重量轻、电压波形好等特点，是进行高压试验的理想设备。二、工作原理通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。通过一个10KVA变压器输出AC50KV。三、主要技术指标变压器：1、连接方式：（单级）2、绝缘介质：SF63、额定容量：10kVA4、额定电压：AC50kV5、输入电压：220V6、工作频率：50Hz操作台：1、容量：10KVA2、电源输入：AC220V±10％ 50HZ3、输出电压：0~250V4、电压显示范围：AC0~50kV5、过流整定范围：0~40A

---
